本發明涉及LED顯示技術領域，尤其涉及一種LED顯示屏播放系統。

背景技術

當今社會，新媒體發展相當迅速，城市的大型商場超市都有LED超大顯示屏播放系統，播放著各種花樣繁復的廣告信息，這種媒體形式克服了平面廣告過于靜態的弱表現形式，也克服了LCD播放尺寸過小的問題，是技術進步和社會需求催生的一種媒體形態；

LED顯示屏是使用發光二極管(LED)作為像素元件的顯示裝置，LED顯示屏采用多個LED組成的陣列，可以用于顯示文字、圖像和視頻信息，LED顯示屏具有以下方面的優越性：高灰度、寬可視角度、豐富的色彩以及可定制的LED屏幕形狀，因此，LED顯示屏被廣泛應用于工業、交通、商業廣告、信息發布、體育比賽等各個領域；

而現有的室外LED顯示屏在使用過程中，需要能夠經受長期的日曬雨淋，而LED顯示屏開啟后，自身也能夠產生熱量，同時，為保證雨雪天不進水，使得LED顯示屏需要密封安裝，因而在日曬下工作的LED顯示屏熱量不易散發，熱量極高，容易產生死燈的情況，大型的LED顯示屏會通過在LED顯示屏內安裝空調等降溫設備，從而對LED顯示屏進行保護，而部分中型LED顯示屏安裝降溫設備會大量增加成本，從而使得中型LED顯示屏不易降溫，使用壽命降低。

發明內容

基于現有的LED顯示屏不易降溫、使用壽命低的技術問題，本發明提出了一種LED顯示屏播放系統。

本發明提出的一種LED顯示屏播放系統，包括網絡服務模塊，所述網絡服務模塊電性連接有通風控制模塊，所述網絡服務模塊電性連接有播放控制模塊，所述網絡服務模塊的電性連接有數據接收模塊，所述數據接收模塊電性連接有溫度監測模塊，所述數據接收模塊電性連接有濕度監測模塊，所述數據接收模塊電性連接有LED矩陣控制模塊，所述LED矩陣控制模塊電性連接有LED顯示模塊組，所述溫度監測模塊和濕度監測模塊均電性連接有通風裝置，所述通風裝置包括防水箱。

優選地，所述LED顯示模塊組的表面安裝有固定機架，所述固定機架的兩側壁均開設有滑槽，所述滑槽的內部連通固定機架的內部，所述滑槽的下端密封安裝有防水箱，所述防水箱的內底壁固定連接有電動推桿，所述電動推桿的上端延伸出防水箱的上端。

優選地，所述電動推桿的伸縮端末端固定連接有連接塊，所述連接塊的側壁固定連接有擋板，所述擋板的側壁與滑槽的上端表面適配并對齊，所述滑槽的上端內側壁邊緣固定連接有密封墊，所述密封墊的下端固定連接有防水箱的上表面邊緣，所述密封墊的相對側間均固定連接有防塵網，所述擋板的內側壁滑動連接有密封墊的外側壁。

優選地，所述擋板的外側壁邊緣固定連接有吸水條，所述吸水條的下表面滑動連接有吸水板，所述吸水板的表面與滑槽的下端滑動連接并適配，所述吸水板的內側壁滑動連接有防水箱的側壁。

優選地，所述吸水板的上表面固定連接有金屬網，所述金屬網的上表面固定連接有復位彈簧的下端，所述復位彈簧的上端固定連接于擋板的下端，所述金屬網的下端固定連接有鋼絲繩，所述吸水板的表面滑動插接有鋼絲繩，所述固定機架的兩側壁下端均開設有擠壓槽，所述擠壓槽位于滑槽的下端并互相連通。

優選地，所述擠壓槽的表面固定連接有擠壓板，所述擠壓板的側壁表面開設有貫穿擠壓板的出水孔，所述固定機架的下端表面開設有轉動槽，所述轉動槽的內部連通擠壓槽的內部，所述轉動槽的前端表面安裝有密封蓋。

優選地，所述轉動槽的內側壁固定連接有密封軸承的外側壁，所述密封軸承的內側壁固定插接有轉動軸，所述轉動軸的軸線與擠壓板的軸線均在同一水平面上，所述轉動軸的表面固定連接有鋼絲繩的下端，所述防水箱的內底壁固定連接有電機。

優選地，所述電機的輸出軸表面和轉動軸的表面均固定套接有皮帶輪，所述皮帶輪位于密封軸承的前端，兩個所述皮帶輪的表面均轉動連接有同一傳動帶，所述固定機架的表面內部開設有皮帶槽，所述皮帶槽的兩端分別連通防水箱的內部和轉動槽的內部，所述皮帶槽的內部滑動插接有傳動帶，兩個所述皮帶輪均位于皮帶槽內。

優選地，所述固定機架的上表面開設有導流槽，所述導流槽的表面固定電機有增高塊，所述固定機架的內部和增高塊的上表面均固定連接濕度傳感器，所述濕度傳感器與濕度監測模塊電性連接，所述固定機架的內部和固定機架的表面均固定連接有溫度傳感器，所述溫度傳感器與溫度監測模塊電性連接。

優選的，步驟一，將LED顯示模塊間拼接并安裝于固定機架內，將防水箱安裝于滑槽的下端并使得滑槽的下端密封，將LED顯示模塊組的與LED矩陣控制模塊電信號連接，將通風裝置內的電機、電動推桿、溫度傳感器和濕度傳感器均與溫度監測模塊和濕度監測模塊通過電信號連接，工作時，溫度監測模塊、濕度監測模塊和LED矩陣控制模塊的監測到的數據通過數據接收模塊上傳至網絡服務模塊，通風控制模塊和播放控制模塊通過觀察網絡服務模塊接收的數據對通風裝置和LED矩陣控制模塊進行控制；

步驟二，當雨天時，雨水落向固定機架的表面，并通過頂部的導流槽流向兩側，雨水流經固定機架的側壁上端時，被擋板阻擋，擋板縫隙的雨水被吸水條吸收，吸水條吸水過多時，雨水被密封墊阻擋并流向吸水板，吸水板吸收滑槽表面的雨水，過多的雨水在重力的作用下通過滑槽下端擠壓槽流出，觀察濕度監測模塊數據與時長，通過通風控制模塊控制電機單獨開啟，電機通過傳動帶與皮帶輪帶動轉動軸在擠壓槽內轉動，轉動軸通過帶動表面固定連接的鋼絲繩收束，使得吸水板在鋼絲繩的帶動下被金屬網向下擠壓，金屬網表面的彈簧發生拉伸，吸水板在金屬網和擠壓板的擠壓下向擠壓槽內收縮，并將吸水板內的雨水擠出通過出水孔及擠壓槽的底部流出，控制電機反向旋轉使得轉動軸將鋼絲繩松開，吸水板在彈簧的復位作用下重新覆蓋防水箱的側壁；

步驟三，當固定機架的外部濕度傳感器的濕度低于內部濕度傳感器時，以及當固定機架的內部溫度傳感器監測到溫度高且外部未降雨時，通過通風控制控制模塊控制電機與電動推桿開啟，先行開啟電機，電機通過帶動轉動軸旋轉，使得轉動軸通過鋼絲繩帶動吸水板向下擠壓，電動推桿開啟后通過連接塊帶動擋板向滑槽的下端平移，吸水板在擠壓槽內被擠壓并被上端的擋板進行進一步擠壓，使得吸水板內殘留的雨水排出，擋板下移后，停止電機，吸水板的擋板的限位下保持固定，防塵網暴露在外，自然風通過滑槽上端進入固定機架內部，并從固定機架另一側表面的滑槽流出，自然風經過固定機架內部時，加速固定機架內水汽的蒸發與流失，同時促進了固定機架內部結構與外界空氣的熱傳遞，使得熱能加速流失；

步驟四，當固定機架內部溫度傳感器監測溫度過高時且外部存在降雨時，溫度傳感器和濕度傳感器將數據信號通過溫度監測模塊和濕度監測模塊傳遞向網絡服務模塊，通過通風控制模塊控制通風裝置，保持固定機架表面閉合，防止雨水進入，通過播放控制模塊控制LED矩陣控制模塊控制部分LED顯示模塊關閉或關閉LED顯示模塊組，防止過熱。

本發明中的有益效果為：

1、通過設置在固定機架的兩側壁均設置可連通固定機架內部的滑槽，通過在滑槽的表面安裝能夠移動的擋板和固定安裝的防水箱進行遮擋，并通吸水條和密封墊對擋板表面的縫隙進行吸水處理，使得保持固定機架內部的密封，同時利用對監測數據進行分析，通過通風控制模塊運行，使得擋板移開，對固定機架內部進行通風處理，從而使得具有便于控制LED顯示屏播放系統進行通風的特點。

2、通過設置在固定機架的表面安裝通風裝置，利用在固定機架的內部和外部均安裝頭溫度傳感器和濕度傳感器，通過觀測溫度監測模塊和濕度監測模塊的數據，通過通風控制模塊和播放控制模塊分別控制通風裝置和LED矩陣控制模塊，利用通風裝置對固定機架內部進行降溫、除濕的同時，通過播放控制模塊控制LED顯示模塊組的開啟和關閉，從而具有對LED顯示屏播放系統進行保護的特點。

附圖說明

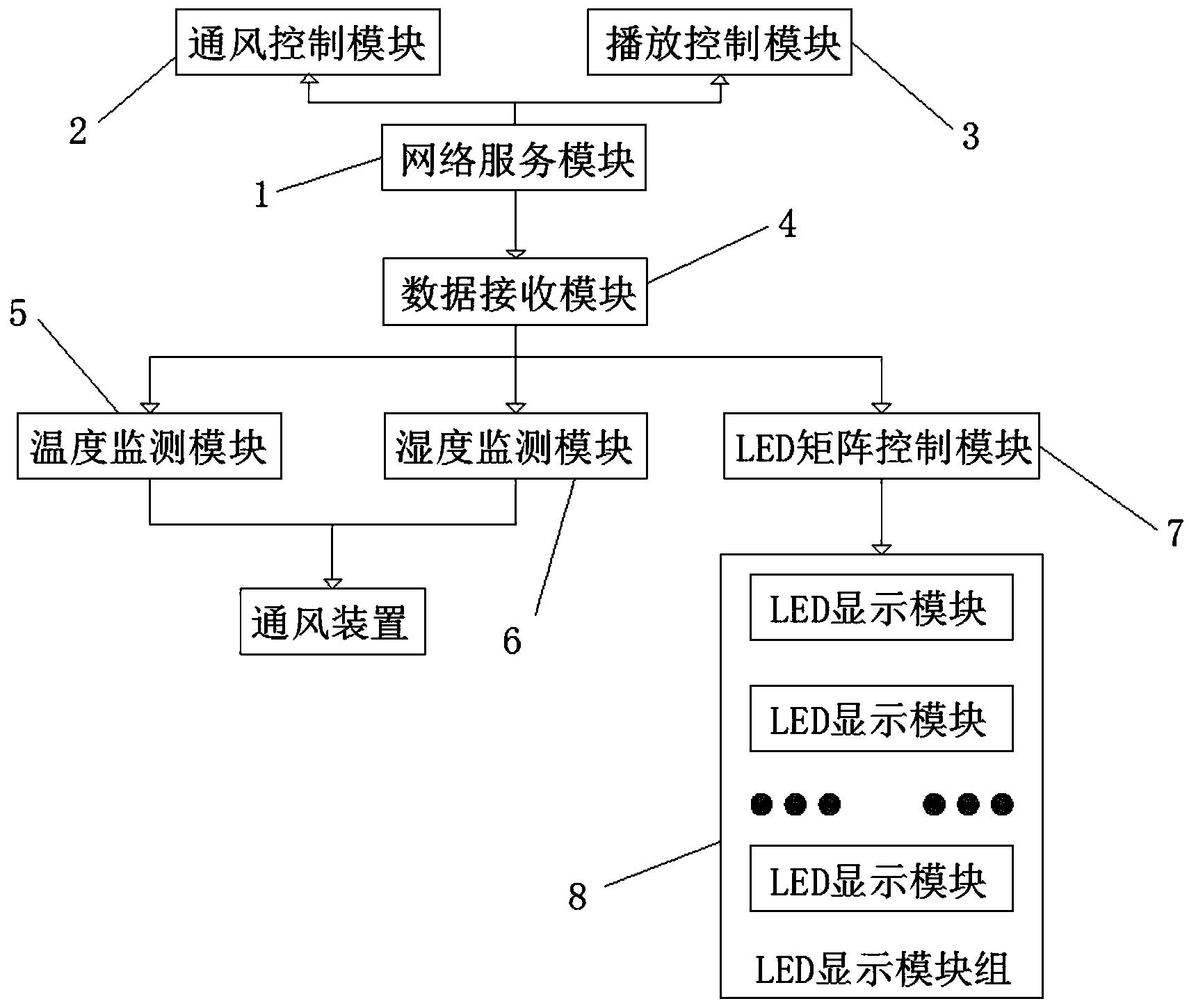

圖1為本發明提出的一種LED顯示屏播放系統的示意圖；

圖2為本發明提出的一種LED顯示屏播放系統的通風裝置結構正視圖；

圖3為本發明提出的一種LED顯示屏播放系統的A區結構放大圖；

圖4為本發明提出的一種LED顯示屏播放系統的固定架結構右視圖；

圖5為本發明提出的一種LED顯示屏播放系統的擋板及其表面結構剖視圖；

圖6為本發明提出的一種LED顯示屏播放系統的防水箱結構剖視圖；

圖7為本發明提出的一種LED顯示屏播放系統的固定架結構右下端剖視圖。

圖中：1、網絡服務模塊；2、通風控制模塊；3、播放控制模塊；4、數據接收模塊；5、溫度監測模塊；6、濕度監測模塊；7、LED矩陣控制模塊；8、LED顯示模塊組；9、防水箱；10、固定機架；11、滑槽；12、電動推桿；13、連接塊；14、擋板；15、密封墊；16、防塵網；17、吸水條；18、吸水板；19、金屬網；20、復位彈簧；21、鋼絲繩；22、擠壓槽；23、擠壓板；24、出水孔；25、轉動槽；26、密封蓋；27、密封軸承；28、轉動軸；29、電機；30、皮帶輪；31、傳動帶；32、皮帶槽；33、導流槽；34、增高塊；35、濕度傳感器；36、溫度傳感器。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。

參照圖1-7，一種LED顯示屏播放系統，包括網絡服務模塊1，網絡服務模塊1電性連接有通風控制模塊2，網絡服務模塊1電性連接有播放控制模塊3，網絡服務模塊1的電性連接有數據接收模塊4，數據接收模塊4電性連接有溫度監測模塊5，數據接收模塊4電性連接有濕度監測模塊6，數據接收模塊4電性連接有LED矩陣控制模塊7，LED矩陣控制模塊7電性連接有LED顯示模塊組8，溫度監測模塊5和濕度監測模塊6均電性連接有通風裝置，通風裝置包括防水箱9；

進一步地，LED顯示模塊組8的表面安裝有固定機架10，固定機架10的兩側壁均開設有滑槽11，滑槽11的內部連通固定機架10的內部，滑槽11的下端密封安裝有防水箱9，防水箱9的內底壁固定連接有電動推桿12，電動推桿12的上端延伸出防水箱9的上端；

進一步地，電動推桿12的伸縮端末端固定連接有連接塊13，連接塊13的側壁固定連接有擋板14，擋板14的側壁與滑槽11的上端表面適配并對齊，滑槽11的上端內側壁邊緣固定連接有密封墊15，密封墊15的下端固定連接有防水箱9的上表面邊緣，密封墊15的相對側間均固定連接有防塵網16，擋板14的內側壁滑動連接有密封墊15的外側壁；

進一步地，擋板14的外側壁邊緣固定連接有吸水條17，吸水條17的下表面滑動連接有吸水板18，吸水板18的表面與滑槽11的下端滑動連接并適配，吸水板18的內側壁滑動連接有防水箱9的側壁；

進一步地，吸水板18的上表面固定連接有金屬網19，金屬網19的上表面固定連接有復位彈簧20的下端，復位彈簧20的上端固定連接于擋板14的下端，金屬網19的下端固定連接有鋼絲繩21，吸水板18的表面滑動插接有鋼絲繩21，固定機架10的兩側壁下端均開設有擠壓槽22，擠壓槽22位于滑槽11的下端并互相連通；

進一步地，擠壓槽22的表面固定連接有擠壓板23，擠壓板23的側壁表面開設有貫穿擠壓板23的出水孔24，固定機架10的下端表面開設有轉動槽25，轉動槽25的內部連通擠壓槽22的內部，轉動槽25的前端表面安裝有密封蓋26；

進一步地，轉動槽25的內側壁固定連接有密封軸承27的外側壁，密封軸承27的內側壁固定插接有轉動軸28，轉動軸28的軸線與擠壓板23的軸線均在同一水平面上，轉動軸28的表面固定連接有鋼絲繩21的下端，防水箱9的內底壁固定連接有電機29；

進一步地，電機29的輸出軸表面和轉動軸28的表面均固定套接有皮帶輪30，皮帶輪30位于密封軸承27的前端，兩個皮帶輪30的表面均轉動連接有同一傳動帶31，固定機架10的表面內部開設有皮帶槽32，皮帶槽32的兩端分別連通防水箱9的內部和轉動槽25的內部，皮帶槽32的內部滑動插接有傳動帶31，兩個皮帶輪30均位于皮帶槽32內；

進一步地，固定機架10的上表面開設有導流槽33，導流槽33的表面固定電機29有增高塊34，固定機架10的內部和增高塊34的上表面均固定連接濕度傳感器35，濕度傳感器35與濕度監測模塊6電性連接，固定機架10的內部和固定機架10的表面均固定連接有溫度傳感器36，溫度傳感器36與溫度監測模塊5電性連接；

進一步地，步驟一，將LED顯示模塊間拼接并安裝于固定機架10內，將防水箱9安裝于滑槽11的下端并使得滑槽11的下端密封，將LED顯示模塊組8的與LED矩陣控制模塊7電信號連接，將通風裝置內的電機29、電動推桿12、溫度傳感器36和濕度傳感器35均與溫度監測模塊5和濕度監測模塊6通過電信號連接，工作時，溫度監測模塊5、濕度監測模塊6和LED矩陣控制模塊7的監測到的數據通過數據接收模塊4上傳至網絡服務模塊1，通風控制模塊2和播放控制模塊3通過觀察網絡服務模塊1接收的數據對通風裝置和LED矩陣控制模塊7進行控制；

步驟二，當雨天時，雨水落向固定機架10的表面，并通過頂部的導流槽33流向兩側，雨水流經固定機架10的側壁上端時，被擋板14阻擋，擋板14縫隙的雨水被吸水條17吸收，吸水條17吸水過多時，雨水被密封墊15阻擋并流向吸水板18，吸水板18吸收滑槽11表面的雨水，過多的雨水在重力的作用下通過滑槽11下端擠壓槽22流出，觀察濕度監測模塊6數據與時長，通過通風控制模塊2控制電機29單獨開啟，電機29通過傳動帶31與皮帶輪30帶動轉動軸28在擠壓槽22內轉動，轉動軸28通過帶動表面固定連接的鋼絲繩21收束，使得吸水板18在鋼絲繩21的帶動下被金屬網19向下擠壓，金屬網19表面的彈簧發生拉伸，吸水板18在金屬網19和擠壓板23的擠壓下向擠壓槽22內收縮，并將吸水板18內的雨水擠出通過出水孔24及擠壓槽22的底部流出，控制電機29反向旋轉使得轉動軸28將鋼絲繩21松開，吸水板18在彈簧的復位作用下重新覆蓋防水箱9的側壁；

步驟三，當固定機架10的外部濕度傳感器35的濕度低于內部濕度傳感器35時，以及當固定機架10的內部溫度傳感器36監測到溫度高且外部未降雨時，通過通風控制控制模塊控制電機29與電動推桿12開啟，先行開啟電機29，電機29通過帶動轉動軸28旋轉，使得轉動軸28通過鋼絲繩21帶動吸水板18向下擠壓，電動推桿12開啟后通過連接塊13帶動擋板14向滑槽11的下端平移，吸水板18在擠壓槽22內被擠壓并被上端的擋板14進行進一步擠壓，使得吸水板18內殘留的雨水排出，擋板14下移后，停止電機29，吸水板18的擋板14的限位下保持固定，防塵網16暴露在外，自然風通過滑槽11上端進入固定機架10內部，并從固定機架10另一側表面的滑槽11流出，自然風經過固定機架10內部時，加速固定機架10內水汽的蒸發與流失，同時促進了固定機架10內部結構與外界空氣的熱傳遞，使得熱能加速流失；

步驟四，當固定機架10內部溫度傳感器36監測溫度過高時且外部存在降雨時，溫度傳感器36和濕度傳感器35將數據信號通過溫度監測模塊5和濕度監測模塊6傳遞向網絡服務模塊1，通過通風控制模塊2控制通風裝置，保持固定機架10表面閉合，防止雨水進入，通過播放控制模塊3控制LED矩陣控制模塊7控制部分LED顯示模塊關閉或關閉LED顯示模塊組8，防止過熱。

通過設置在固定機架10的兩側壁均設置可連通固定機架10內部的滑槽11，通過在滑槽11的表面安裝能夠移動的擋板14和固定安裝的防水箱9進行遮擋，并通吸水條17和密封墊15對擋板14表面的縫隙進行吸水處理，使得保持固定機架10內部的密封，同時利用對監測數據進行分析，通過通風控制模塊2運行，使得擋板14移開，對固定機架10內部進行通風處理，從而使得具有便于控制LED顯示屏播放系統進行通風的特點。

通過設置在固定機架10的表面安裝通風裝置，利用在固定機架10的內部和外部均安裝頭溫度傳感器36和濕度傳感器35，通過觀測溫度監測模塊5和濕度監測模塊6的數據，通過通風控制模塊2和播放控制模塊3分別控制通風裝置和LED矩陣控制模塊7，利用通風裝置對固定機架10內部進行降溫、除濕的同時，通過播放控制模塊3控制LED顯示模塊組8的開啟和關閉，從而具有對LED顯示屏播放系統進行保護的特點。

以上所述，僅為本發明較佳的具體實施方式，但本發明的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本發明揭露的技術范圍內，根據本發明的技術方案及其發明構思加以等同替換或改變，都應涵蓋在本發明的保護范圍之內。

以上是關于一種LED顯示屏播放系統的相關內容，如需了解長沙顯示屏制作、長沙廣告設計制作知識，歡迎訪問榮光廣告。
